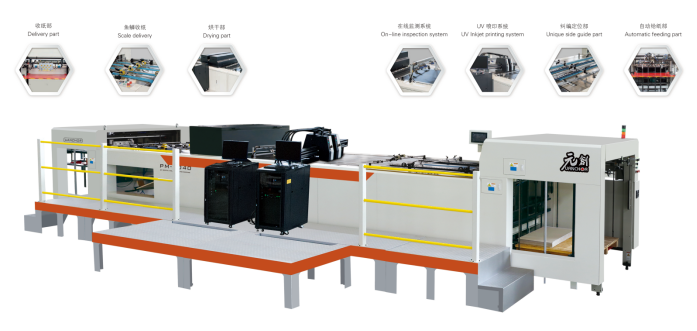

디지털 잉크젯 인쇄기 PM1040

잉크젯인쇄 시스템 구성

잉크젯 인쇄기 모델

H10000-G

인쇄 헤드의 종류

리코 Gen5

인쇄 헤드의 넓이

54mm

인쇄 헤드의 Max.number

주로 인쇄 장치의 16개 그룹 지원

Max.spray 인쇄 정밀도

600×1200dpi

잉크 도트의 크기

5PL,10PL

살포 인쇄의 Max.speed

110m-130m/min 안정적인 생산으로 품질 확보

인쇄 등급

99퍼센트 A

잉크의 종류

LED-UV 친환경 잉크, CMA 인증 통과 및 VOC 검출

잉크 색상

Black, Blue, Light Cyan, Magenta, True Red, White, Yellow, Purple, Green 등이 있으며 무색 형광 잉크와 같은 특수 잉크도 지원합니다.

스프레이 인쇄 매체

금색 및 은색 카드, 종이, 스티커, 금속 호일, UV 흰색 잉크, opp 및 기타 필름.

잉크 공급 시스템

잉크공급원리

산업용 압전 기술을 기반으로 잉크를 전압으로 공급

잉크 공급 방식

집중

여과 등급

인쇄 헤드를 보호하는 3단계 여과

2단계 잉크 스테이션

잉크 누출을 줄이고 제트 인쇄 효과를보다 안정적으로 만듭니다.

제어 시스템

기본 제어 시스템

독립적인 기본 제어 소프트웨어, advantec 오리지널 산업용 컴퓨터, 임의 복사로 Windows 운영 체제 굽기

데이터 전송

최고의 안정성을 갖춘 보편적이고 편리한 이더넷 전송.

제어 모듈

인쇄 헤드의 잉크 온도 및 전압과 같은 실시간 디스플레이 매개변수

VDP소프트웨어 시스템

데이터 구성

공통 1차원 코드 및 국제 표준을 충족하는 2차원 코드 지원

다음과 같이 지원되는 데이터 형식:

1차원 코드:39,128,25,X25,EAN-13,EAN-8,UPC-A,UPC-E,EAN/UCC-128A,EAN/UCC{{10} }B,EAN/UCC-128C,93,Codabar,POSTNET

2차원 코드: PDF417, QR, DMTX

기타 특수 코드:SD 2차원 코드, 색상 코드, 기타 폐쇄 코드 시스템(도트 코드 등);

한자, 영문, 특수문자, 이미지 다.

기타 모듈: 사각형 모듈, 둥근 사각형 모듈, 시간 모듈, 테이블 모듈, 타원 모듈, 베셀 모듈, 곡선 모듈, 다각형 모듈, 화살촉 모듈, 이동 모듈, 그림 모듈, 인증 코드 그림 모듈

데이터 관리

잉크젯 구성 시스템(바코드, 2차원 코드 생성기, 데이터베이스 및 색상 코드 모듈 액세스 포함)

데이터 변환 시스템(텍스트, Access, Excel의 파일 형식 변환 포함)

스프레이 인쇄 관리 시스템(스프레이 인쇄 데이터 관리 포함, 페이지 번호에 따라 인쇄 구현, 반복 페이지 번호 인쇄 거부. ）

(4) 데이터베이스 관리 시스템

(5) 컬러 코드 인쇄 모듈 시스템(데이터 암호화 및 복호화 및 컬러 데이터 암호화)

중복 방지 코드 인쇄

반복되는 페이지 번호로 인해 중복 코드가 발생하지 않도록 인쇄된 페이지 번호를 인쇄 기능에 다시 입력해서는 안 됩니다.

반복 인쇄를 방지하기 위해 불러오기 전에 최근에 인쇄된 데이터와 데이터를 비교합니다.

보정 인쇄

인쇄 품질과 수준을 보장하는 고유한 바코드 보정 기능

안건

색인

최대 감지 속도

120m/분

제품의 최대 감지 크기

1020mm(수평)×1000mm(수직)

이미징 정밀도

{{0}}.06mm(가로)×0.06mm(세로)

가변 인쇄 데이터의 크기

1차원 코드

최소 감지 길이 23mm

2차원 코드

최소 감지 크기 8mm*8mm 이상

감지 기능

1차원 코드 감지

복호화

1차원 코드 복호화

데이터 비교

복호화 결과를 잉크젯 프린팅 문서와 비교하여 오출력 여부 확인

복호화 결과와 검출된 데이터를 비교하여 중복 인쇄 여부 파악

품질 감지

잉크젯 프린팅 과정에서 1차원 코드에 나타나는 와이어 드로잉의 결함, 더럽고 누락된 부분을 감지

2차원 코드 감지

데이터 비교

복호화 결과를 잉크젯 프린팅 문서와 비교하여 오출력 여부 확인

복호화 결과와 검출된 데이터를 비교하여 중복 인쇄 여부 파악

문자 감지

문자 인식

위조 방지 코드 문자 인식

데이터 비교

인식된 위조 방지 코드와 스프레이 코드 텍스트를 비교하여 잘못 인쇄되었는지 여부 식별

위조 방지 코드를 2차원 코드와 비교하여 두 코드가 일치하는지 확인

품질 감지

잉크젯 인쇄 과정에서 숫자 문자에 나타나는 와이어 드로잉의 결함, 더러운, 누락 감지

통계 쿼리

인터페이스 표시

가변 정보 결함 위치 실시간 표시

통계 기능

검출된 제품의 합계, 완제품의 합계, 불량품의 합계, 불량품의 비율 등 실시간 카운트 정보

결함 저장

제품의 보관 불량 정보 및 이미지를 실시간으로 보관하여 불량 데이터 집계

통계문

2차원 코드 데이터 및 인쇄 출력의 통계 및 관리를 지원합니다.

거부 모드

소리 및 조명 경보, 선별 및 제거, 자동 종료

기술 항목

인덱스

양생폭

단일 단위 램프 헤드의 경화 폭: 60mm 이상

경화 효과

신속하게 경화, 종이 표면의 스프레이 코드는 일반 감지 방법으로는 제거할 수 없으며, 셀로테이프로 제거할 수 없으며, 마찰 시험기의 표준을 충족합니다.

경화 속도

120m/분

작업 속도

40-150m/분 조정 가능

최대 용지 크기

1060*1040mm

최소 용지 크기

400*360mm

용지 두께

80-450g/㎡

정도

±0.1mm

총 전력

14.5KW

순중량

9.6T

전원

3P 380V/50HZ N PE

치수

10200*2000*1800mm(발판 제외)
